LL智能渦街流量計

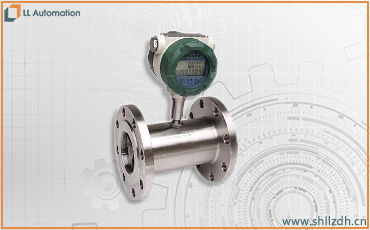

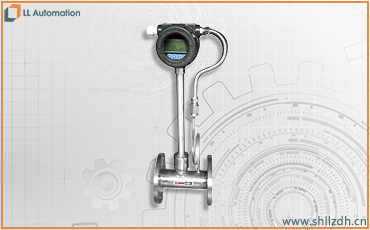

LL智能渦街流量計是根據卡門渦街理論，利用了流體的自然振動原理，以壓電晶體或差動電容作為檢測部件而支撐的一種速度式流量儀表，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、噪聲大、小信號數據紊亂等問題，并采用了獨特的檢測探頭封裝新技術和防護措施，保證了產品的可靠性。產品有基本型、差壓型、溫壓補償一體型三種測量方式，基本型測量單一工況流量信號，差壓補償型直接測量質量流量，溫壓補償一體型可同時測量溫度、壓力、流量信號，經補償后輸出標況體積流量或質量流量。產品有管道式和插入式兩種結構形式，可現場顯示，也可遠距離傳輸，每種型式都有高溫、高壓、防腐、防爆等規格，又有整體和分體結構，以適應不同的測量介質和安裝環境。該系列具有量程比寬、精度高，安裝維護方便和介質適應性廣等一系列優點。可較廣應用于石油、化工、冶金、機械、食品、造紙、醫藥、以及城市管道供熱、煤氣等行業的多種低粘度液體、其他、蒸汽等單相流體的工藝計量和節能管理。

應用原理：

渦街流量計是利用卡門渦街原理進行流量測量的。在測量管中垂直插入一個柱狀物時，流體通過柱狀物兩側就自然交替地產生有規則的漩渦，這種漩渦列被稱為卡門渦街。在d/D=0.281時，釋放的漩渦穩定。(D為管道直徑)卡門渦街的釋放頻率與

斯特羅哈系數是渦街流量計的重要系數，在的雷諾數范圍內，斯特羅哈數接近常數。在曲線的St=0.17平直部分，漩渦釋放頻率與流速成正比，檢出頻率f就可求得流速v，由v求出體積流量。用于測量流量的漩渦分離頻率隨流速而變化，不受流體密度和粘度的影響。伴隨漩渦分離而產生的局部壓力脈動，有壓電探頭檢測出來，并在檢測電路中被轉換成與漩渦頻率相對應的脈沖信號。脈沖信號還可以通過F/V和V/I轉化成4-20mA的標準電流信號輸出。

性能參數：

公稱口徑: DN15、DN20、DN25. DN32、 DN40、DN50、DN65、 DN80、 DN100、DN125、 DN150、 DN200、DN250、DN300、DN250 ~ DN2000可選用插入式

使用范圍：氣體(空氣、氧氣、但其煤氣、天然氣、化學氣體等)、液體(誰、高溫水、油、食品液、化學液等)、蒸汽(飽和蒸汽、過熱蒸汽)

可測介質溫度: -40°C ~ 280°C, -40°C ~ 350°C

公稱壓力：≤1.6Mpa ≌2.5Mpa ≤4Mpa

精度等級：液體0.5級、氣體、蒸汽1.0級，插入式2.5級

流速范圍：液體0.6-6m/s,氣體: 5-60m/s蒸汽: 5-70m/s

輸出信號：電壓脈沖:低電平≤1V,高電平≥6V,脈沖寬0. 4ms，負載電阻>150

標準電流: 4-20mA，轉換精度0.1%，累計流量9位顯示(m3、 kg、t)，轉換精度0.1%

供電電源：電壓脈沖輸出時: +12VDC, 4-20mA輸出時: +24VDC

現場液晶顯示:：3.6V1號1節鋰電池供電，使用壽命大于2年

環境溫度：電壓脈沖輸出: -30°C ~+65°C, 4-20mA輸出: -10°C~+559C, 現場液晶顯示: -25°C ~+55°C
