CLASSIC系列 / TCM 0325科氏力質量流量計

　　TRICOR CLASSIC系列TCM 0325科氏力質量流量計的質量流量為325 kg/hr(12 lb/min)或49 bbl/天，標稱管道尺寸為DN4(1/8″)，額定過程壓力可達200 bar(2900 psi)。TCM 0325的標準精度為0.3%，如果使用自定義校準，則可能達到0.1%的精度。菱形(D形)管設計兼容了科氏力震蕩管形狀的整體性能。這種機械設計的優點包括信噪比和減少外部振動的影響，加高零點的穩定性。

特點：

　　耐用，無活動部件，使用壽命長

　　提高生產力，降低維護成本

　　自定義流量連接器和安裝長度

　　降低安裝成本

　　高重復性(流量±0.05%)

　　高產品性能

　　高壓選項：345 bar(5000 psi)¹

　　較廣應用：加藥，油漆，化學加注

技術參數：

流量范圍
質量流量(*大值)	325 kg/h, 12 lb/min
體積流量(*大值)	325 l/h, 1.43 gpm, 49 bbl/d (US)
壓力
壓力額定值	大到 200 bar, 2900 psi (可選: 大到 345 bar, 5,000 psi)¹

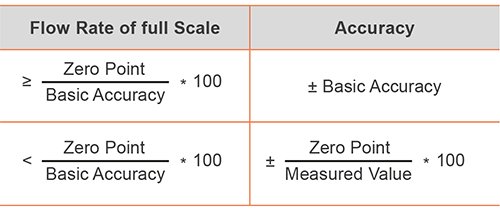

精度(液體)²

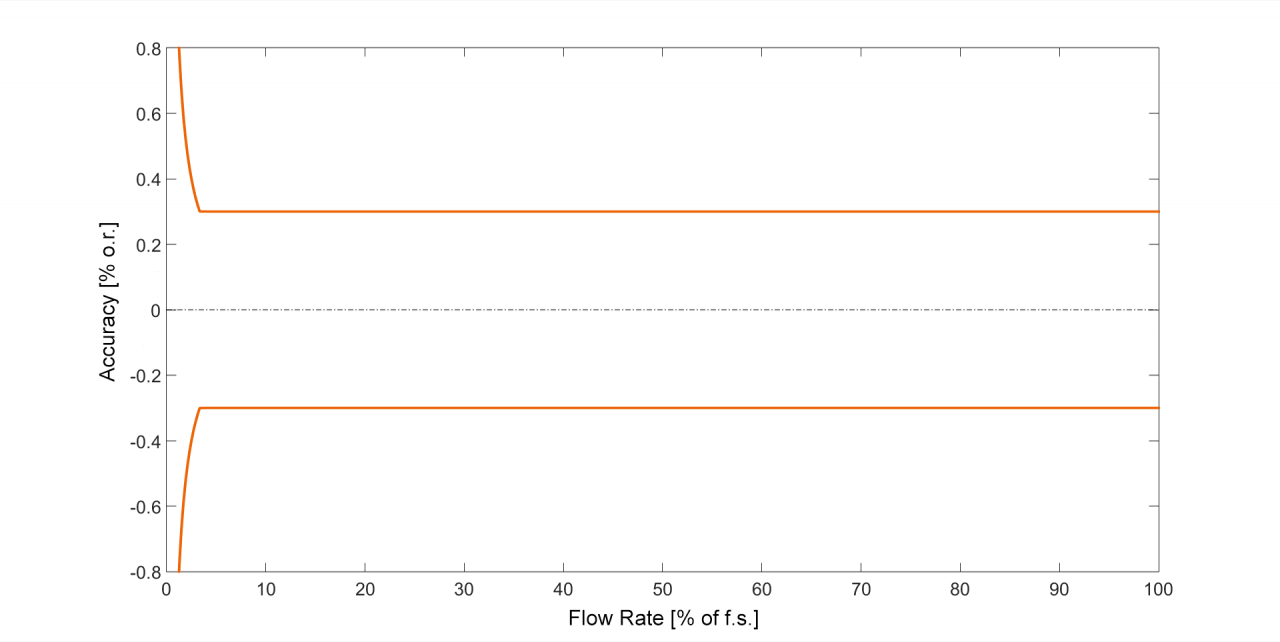

基本精度(質量流量)³	流量范圍的±0.3 % (可選: *高到 ±0.1 %)
質量流量重復性	流量范圍的±0.05 %
基本精度(體積流量)³	流量范圍的±0.4 % (可選: *高到 ±0.15 %)
體積流量重復性	流量范圍的±0.05 %
零點穩定性	全量程的±0.01 %
精度（氣體）

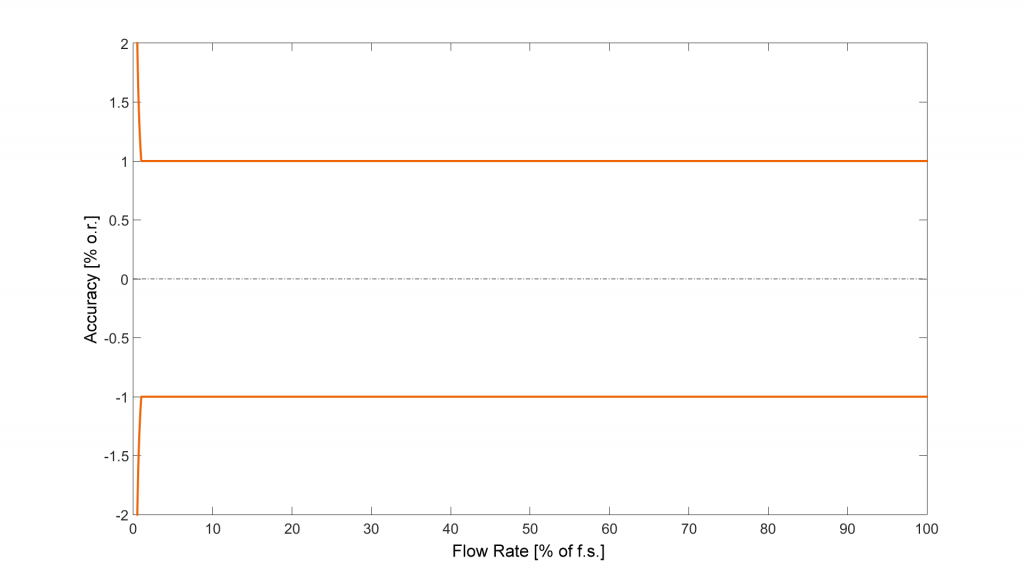

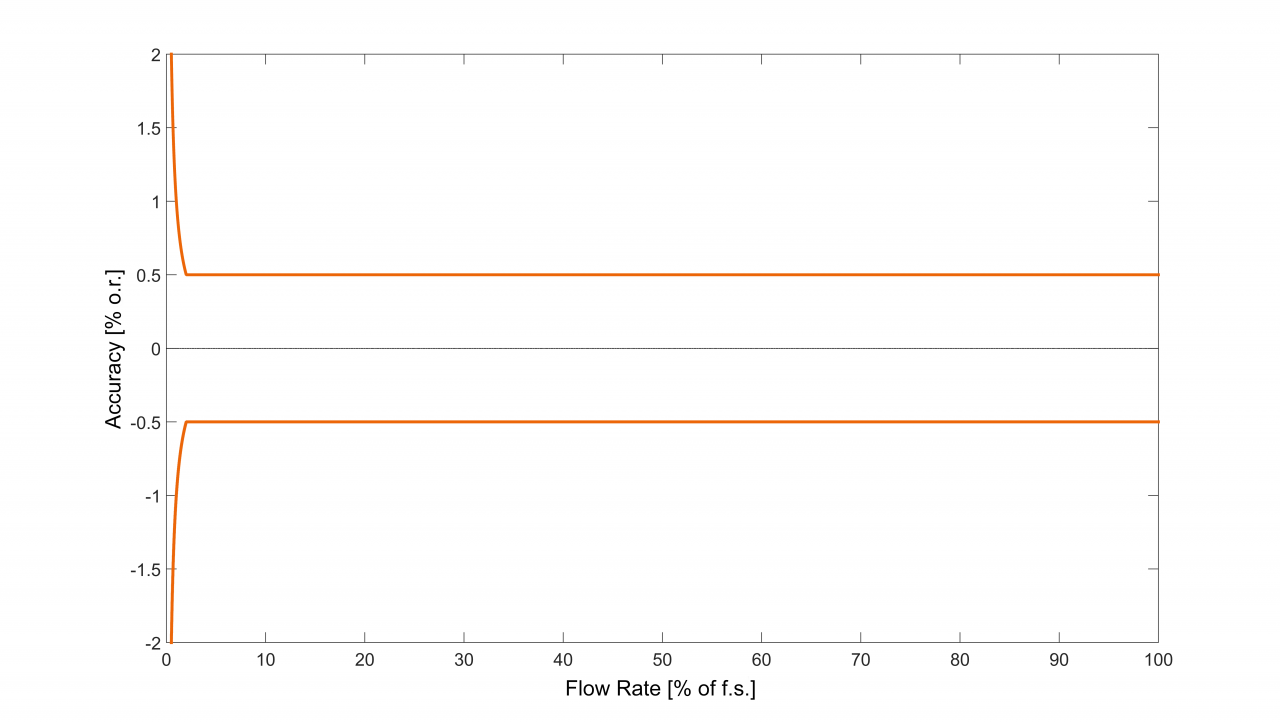

基本精度(質量流量)³	流量范圍的±1 % (可選: *高到 ±0.5 %)
質量流量重復性	流量范圍的±0.25 %
密度
密度范圍	*高到2500 kg/m³, 2.5 g/cm³
密度精度 ³	±1.0 kg/m³, ±0.001 kg/m³
密度重復性	±0.5 kg/m³, ±0.0005 g/cm³
溫度
介質溫度范圍	標準: -40 °C … +100 °C (-40 °F … +212 °F )
	可選: -60 °C … +200 °C (-76 °F … +392 °F )
溫度精度	±1 °C ±0.5 % of reading (±1.8 °F ± 0.5% of reading )
溫度重復性	±0.2 °C (±0.36 °F )
材料(接液部件)
測量管	1.4404/AISI 316L
外殼	1.4404/AISI 316L
分流器	1.4404/AISI 316L
焊接合金	BNi-2
防爆認證
ATEX (Ex)	Zone 1: Group IIC 或者 IIB, T2…T4
ATEX (Exn)	Zone 2: II 3G Ex nA IIC T2…T4 Gc
IECEx (Ex)	Zone 1: Group IIC 或者 IIB, T2…T4
cCSAus (Ex1)	Class I, Division 1: Group A, B, C, D 或者 C, D, T2…T4
	對于 Ex1, Ex3, EAC (TR-CU) 電子測量部分只適用于鋁外殼。
ATEX + IECEx + cCSAus 三重認證 (Ex3)	Zone 1: Group IIC 或者 IIB, T2…T4 和 Class I, Division 1: Group A, B, C, D 或者 C, D, T2…T4
	對于 Ex1, Ex3, EAC (TR-CU) 電子測量部分只適用于鋁外殼。只適用于分體式安裝方式。
EAC (TR-CU)	Group IIC 或者 IIB, T2…T4
	對于 Ex1, Ex3, EAC (TR-CU) 電子測量部分只適用于鋁外殼。

¹ 200 bar的標準壓力額定值是按照美國機械工程師協會ASME的標準。345 bar選項是非ASME級別的。
² 標稱的流量精度結合了重復性、線性和遲滯。
³ 此規格請參照標準條件(多的信息請參照TCM CLASSIC系列操作手冊)。

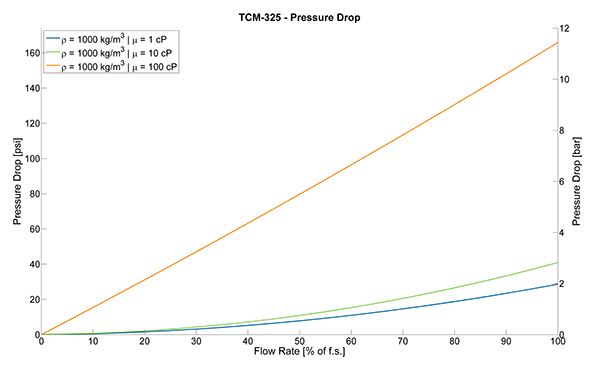

壓降：
