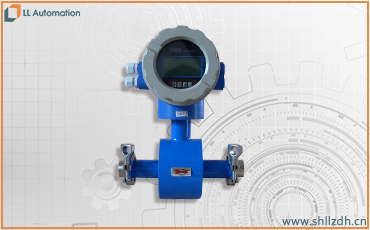

LL衛生型電磁流量計
LL衛生型電磁流量計是為了符合食品行業對食品衛生要求而將傳統法蘭連接的管道式電磁流量計采用了衛生型的襯里材料和卡箍連接加工工藝，符合食品行業的衛生要求，同時衛生型電磁流量計采用了不銹鋼外殼及不銹鋼卡箍連接，方便電磁流量計的拆卸、清洗，使電磁流量計在使用過程中介質不易被污染，且能避免測量流體殘余物在測量管中的堆積，可較廣應用于礦泉水、醬油、果醬、啤酒、果汁、米酒、牛奶等食品的生產制造過程及衛生、化工等領域。
二、電磁流量計產品特點
全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達150：1
較低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。
采用16位嵌入式微處理器，運算速度快,精度高，可編程頻率低頻矩形波勵磁，增強了流量測量的穩定性，功耗低。
采用SMD器件和表面貼裝（SMT）設計，電路可靠性高。
管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
在現場可根據用戶實際需要在線修改量程。
測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。（選配）
具有自檢與自論斷功能。
小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配）
內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電設計，可記錄16次掉電時間。（選配）
紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能（選配）
三、技術參數
1、口徑：DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
2、精度：0.5級；1.0級
3、被測介質溫度：T＜120℃
4、環境溫度：-20~+45℃
5、相對濕度：5%~95%
6、額定壓力：PN1.0
7、流速范圍：0.3~12m/s
8、電導率：＞5μs/cm
9、電極：316L
10、內襯：PTFE
11、本體材質：不銹鋼
12、供電電源：AC220V±10%?50Hz±5%；DC24V
13、輸出信號：4~20mA；RS232 RS485；HART協議；脈沖輸出
14、防護等級：IP65
15、隔爆等級：EXdiiBT4~6??EXdiiCT4~6
16、產品分類：管道一體式；管道分體式
四、口徑與流量范圍
| 口徑 （mm） |
流量范圍 （m3/h） |
卡盤尺寸 （mm） |
口徑 （mm） |
流量范圍 （m3/h） |
卡盤尺寸 （mm） |
|
DN15 |
0.4~6 |
50.5 |
DN50 |
4~60 |
77.5 |
|
DN20 |
0.6~12 |
50.5 |
DN65 |
6~120 |
91 |
|
DN25 |
1.0~16 |
50.5 |
DN80 |
10~160 |
119 |
|
DN32 |
1.6~25 |
50.5 |
DN100 |
16~250 |
145 |
|
DN40 |
2.5~40 |
64 |
|
|
|
