內容提要：
電磁流量計依靠導電液體形成電流回路才能正常工作，一旦管道介質排空、液位低于電極，測量回路隨即斷開，儀表輸出數值會出現劇烈跳變，造成流量虛值、累積量錯誤，嚴重干擾配料、排污、輸送工序的自動控制。多數工況下管道并非完全滿管，半管、液位起伏、管內積液夾帶氣體都會觸發誤報警，只有吃透空管檢測的硬件原理，結合……

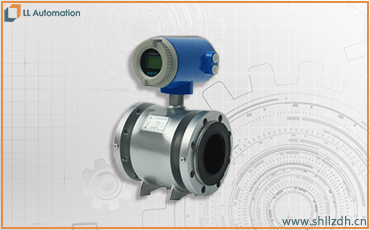

電磁流量計依靠導電液體形成電流回路才能正常工作，一旦管道介質排空、液位低于電極，測量回路隨即斷開，儀表輸出數值會出現劇烈跳變，造成流量虛值、累積量錯誤，嚴重干擾配料、排污、輸送工序的自動控制。多數工況下管道并非完全滿管，半管、液位起伏、管內積液夾帶氣體都會觸發誤報警，只有吃透空管檢測的硬件原理，結合介質電導率、管徑、安裝位置合理設定閾值，才能區分真正空管與氣液兩相擾動，做到故障及時報警、正常工況不跳閘。 電磁流量計空管檢測主要采用電極阻抗監測法，也是目前智能轉換器標配的主流方案。測量管內壁兩支電極始終浸泡在介質中，液體導電形成穩定的回路電阻。當管道滿管充滿導電介質時，兩極之間的液體阻抗極低，回路導通穩定；一旦液位下降，電極暴露在空氣里，兩極之間介質由液體變?yōu)闅怏w，絕緣阻抗會瞬間上升至兆歐級別。轉換器持續不間斷采集電極之間的回路阻抗值，實時對比阻抗變化，以此判斷電極是否被液體包裹，實現空管狀態識別。部分高端型號增加了三電極檢測結構，除兩支測量電極外增設接地電極，通過對比電極對地阻抗，進一步消除管壁結垢、內襯掛料帶來的阻抗漂移，大幅提升檢測可靠性。內襯結垢會小幅抬高回路阻抗，氣體僅造成阻抗陡增，儀表通過區分緩慢漂移與瞬時階躍變化，有效區分結垢與真正空管。 除電極阻抗模式外，少數大口徑污水電磁流量計采用電容式液位輔助檢測，通過管壁內置電容探頭感知液面高度，將液位開關信號接入轉換器聯動空管報警。但這種方式需要額外加裝檢測元件，施工復雜，維護量大，常規管道測量依舊優先選用電極阻抗自檢測方案，無需額外硬件改造。 報警閾值是空管功能穩定投用的核心，閾值過高容易出現漏報，管道已經排空仍然保持正常測量狀態；閾值設置過低，氣團、氣泡、液面波動就會頻繁觸發誤報警，影響連續生產。閾值不能統一套用固定數值，必須結合介質電導率、管徑、內襯結垢程度分步整定。 第一步先記錄滿管穩態阻抗。在管道滿液、介質均勻無氣泡的正常工況下，連續觀測五分鐘阻抗讀數，把穩定數值作為基準值。清水、污水這類高電導率介質，滿管阻抗通常很低；酸堿稀溶液阻抗更小；而低電導率純水介質本身回路阻抗偏高，必須以現場實際數值為基準，不能直接套用清水工況參數。 第二步劃定阻抗門檻。常規整定規則：當兩極阻抗持續高于滿管基準值的 8～12 倍，且保持 3 秒以上，才判定為空管狀態。對于容易夾帶大量氣泡的污水管網，可把倍數放大至 15 倍，同時延長濾波延時至 5 秒，避開氣泡造成的瞬時阻抗升高。如果管道長期結垢，滿管阻抗本身緩慢抬升，需要定期重置基準值，防止結垢導致閾值相對偏低，出現常態化誤報警。 第三步設置動作邏輯。空管報警分為預警與聯鎖兩級。第一級為軟報警，僅上傳 DCS 提示工況異常，不切斷流量輸出；第二級為硬聯鎖，阻抗超限保持設定時長后，儀表凍結瞬時流量為零，同時輸出開關量觸點信號，聯動泵機停機、閥門關閉，避免空管干轉造成設備損壞。嚴格增加延時濾波，杜絕瞬時氣團觸發緊急停機。 安裝條件會直接改變空管檢測效果，必須配套做好工藝布置。電磁流量計優先保證滿管安裝，垂直管道上進下出，水平管路安裝在管道下半部分，避免氣體長期聚集在電極上方。若只能半管運行，需要關閉空管保護功能，改用下限流量報警替代。接地環與接地電極必須保持良好導通，接地不良會造成阻抗信號紊亂，頻繁出現空管誤報。內襯如果出現掛料、油污附著，會持續拉高電極間阻抗，需要定期沖洗管壁，維持阻抗基線穩定。 現場整定還要規避兩類常見問題：一是只設置阻抗門檻而不加時間濾波，管道內裹挾的大塊氣團會瞬間抬高阻抗，造成頻繁誤動作；二是長期不刷新滿管基準，隨著管壁結垢基線不斷上移，*后正常滿管也會持續報空管。每次大修、管道清垢完成后，都要重新采集滿管阻抗，更新基準參數，保證報警門檻始終貼合現場工況。 總而言之，電磁流量計空管檢測依托電極間液體阻抗突變實現狀態判別，滿管導通阻抗低，排空后兩極形成高絕緣回路。閾值設置必須以現場滿管阻抗為基準，配合倍數門檻與延時濾波，區分真正空管與氣泡、結垢帶來的信號擾動。合理分級設置軟預警與硬聯鎖，再配合滿管安裝規范與定期基線刷新，既能保證管道排空時及時保護設備，又能在氣液兩相工況下穩定運行，徹底解決空管功能要么漏報、要么頻繁誤動作的現場難題。
